波長可変ランプ光源 TLSシリーズ

Newport社 Oriel Instruments ブランドの波長可変ランプ光源は、グレーティング分光方式により、250nm～1800nmに渡って、連続して波長を選択して出力することが可能です。
内蔵したランプ（キセノン／ハロゲン）光源、グレーティング分光器、フィルター、電源から構成されます。便利なソフトウェアが付属し、簡単に髙分解能で選択した波長の光を得ることができます。
実験、評価試験用途に最適です。


波長可変ランプ光源 （Tunable Light Source）がリニューアルされました。

  • 紫外～可視～近赤外波長域（UV～VIS～NIR） に対応
  • キセノン と ハロゲンの2つの光源（ランプ）から選択
  • 電動フィルタホイールにより、二次回折光をカット
  • データ取得ソフトウェア付属
  • 出力可変アイリス付属
  • 250 ～ 1800 nm の範囲でユニットごとに波長-出力のデータを付属
  • 出力光のハンドリングに柔軟に対応
  • 高安定な光出力 ( optical power changes less than 0.1% )
  • カスタムについてもご相談ください
  • フォーカス（集光）出力、ファイバー出力にも対応（オプション）

幅広い波長可変範囲に対応




アプリケーション

  • 吸収／反射率測定
  • 分光実験
  • 量子効率測定
  • スペクトルレスポンス測定
  • デバイスの分光特性評価（フォトダイオード、イメージセンサーなど）
  • 太陽電池
  • 光物性特性評価
  • 光触媒

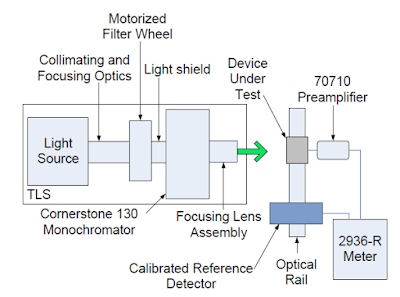

TLS シリーズを光センサーの量子効率測定用に組み合わせた構成例


寸法


付属ソフトウェア


TLS システムは最新・先進の TRACQ-BASIC-V066 ソフトウェアが付属し、システムの制御とデータ取得を行うことができます。
Newport のディテクタやパワーメータと組み合わせることで、分光放射測定システムを構築することができます。
タイムインターバル、ランプラジオメトリ、光パワー、光吸収、光透過の測定に対応します。

電動フィルタホイル


幅広い波長範囲に渡って波長スキャンする場合、オーダーソーティングフィルタを用いて２次回折光をカットすることが重要です。
これにより、出力光の波長純度を高めることができます。
TLS システムは波長に応じて自動でオーダーソーティングフィルタを切り替えて、出力光に含まれる２次回折光を最低限に抑えます。


交換可能な固定幅スリット


TLS システムは波長再現性と波長精度に優れる固定スリットを採用しています。280μmと600μmのスリットが付属します。
その他のスリットサイズについてもオプションで追加可能です。50μm幅を使用することで 波長分解能 0.7μmとなります。
スリット幅を選択する際には光スループットと波長分解能がトレードオフの関係になります。


マウンティングフランジ



1.5インチ径の LT10-UADPT フランジを備えています。
Oriel ブランドのディテクター類と容易に組み合わせて使用することができます。1.5インチ径のフランジを取り外すことで 1インチ 径のフランジに変更することができます。Newport ブランドのディテクタと組み合わせたり、レンズチューブと組み合わせることが可能です。

メカニカル（手動）アイリス



メカニカル（手動）アイリスが付属します。 ビーム径を 2-36mm に調整可能です。ディテクタなどへの光量調整に便利です。
NDフィルタを用いずに光の強度を調整することが出来ます。

選べるランプタイプ

キセノンランプ Xenon Lamp

  • スループットが髙い
  • より小さなビーム拡がり角
  • ファイバーカップリングに最適
  • 長寿命

ハロゲンランプ Quartz Tungsten Halogen (QTH) Lamp

  • 滑らかなスペクトルカーブを持つ出力
  • 低光リップル、直ぐれた出力安定性
  • ランプアライメントがとても簡単

仕様

キセノンランプタイプ

modelTLS-300XUTLS-300XR
ランプタイプ300 W DC キセノン アークランプ, オゾンフリー
ランプ寿命1000 時間
波長可変範囲250-2400 nm
コンピュータインターフェースUSBRS232/GPIB (IEEE-488)
ビーム均一性1±15%
出力光の拡散角21.75 ± 0.25˚
ビーム径3 (in. [mm])0.85 ± 0.05 [21.59 ± 1.27]
光リップル< 1%
波長再現性4± 0.11 nm
波長精度5< 1 nm
波長分解能65 nm
グレーティング600 lines/mm 刻線 回折 グレーティング, 2 枚内蔵
内蔵のフィルタホイル自動, 6-ポジション 電動フィルタホイル
フィルタホイルスピードポジション毎に < 2 秒
フィルタ4枚 内蔵
スリット2枚, 280 µm (W) x 18mm (H) 固定スリット
2枚, 600 µm (W) x 18mm (H) 固定スリット
アイリス手動アイリス, 0.08-1.42 in. 直径[2-36 mm]
ビームカップリング1” Newport レンズチューブ and 1.5” Oriel メス フランジ
光軸の高さ7 (in. [mm])4.6 [116.8]
光強度コントロール8オプション
TEC 制御範囲0 – 25°C
光フィードバック付属
シャッターコントロール付属
電源モード定電流, 定電力 or コンスタント光強度
AC 電圧入力分光器 and OPS 電源:
100 to 240 VAC; 47 to 63 Hz
ランプ電流13 A
使用温度15° C - 40° C
保管温度0° C - 50° C
寸法 (in. [mm])30.0” x 18.0” x 15.5” [762.0 x 457.2 x 393.8 mm]
重量 (lbs [kg])60 lbs [27.2 kg]
ソフトウェアTracQ Basic V6.6

ハロゲンランプタイプ

TLS-250QUTLS-250QR
ランプタイプ250 W DC ハロゲン (Quartz Tungsten Halogen)
ランプ寿命50 時間
波長可変範囲300-2400 nm
コンピュータインターフェースUSBRS232/GPIB (IEEE-488)
ビーム均一性1±15%
出力ビーム拡散角22.00 ± 0.25˚
ビーム径3 (in. [mm])0.85 ± 0.05 [21.59 ± 1.27]
光リップル< 0.05%
波長再現性4± 0.11 nm
波長精度5< 1 nm
波長分解能65 nm
グレーティング600 本/mm 刻線 回折 グレーティング, 数量 2 内蔵
内蔵フィルタホイル自動, 6-ポジション 電動 フィルタ ホイール
フィルタホイル切り替えスピードポジション毎に < 2 秒
オーダーソーティングフィルタQuantity 4 installed
スリットQuantity 2, 280 µm (W) x 18mm (H) fixed slit
Quantity 2, 600 µm (W) x 18mm (H) fixed slit
アイリスManual Iris, 0.08-1.42 in. [2-36 mm] diameter
ビームカップリング1” Newport Lens Tube and 1.5” Oriel Female Flange
光軸高さ7 (in. [mm])4.6 [116.8]
光強度コントロール8オプション
TEC 調整範囲0 – 25°C
光フィードバック内蔵
シャッターコントロール内蔵
電源操作モード定電流モード, 定電力モード or コンスタント光出力モード
AC 電圧入力分光器 and OPS 電源:
100 to 240 VAC; 47 to 63 Hz
光電流11 A
動作温度15° C - 40° C
保管温度0° C - 50° C
寸法 (in. [mm])30.0” x 18.0” x 15.5” [762.0 x 457.2 x 393.8 mm]
重量 (lbs [kg])60 lbs [27.2 kg]
ソフトウェアTracQ Basic V6.6
1Beam uniformity measured with beam profiler at 550nm wavelength.
2Beam divergence measured in full angle at horizontal axis.
3Beam diameter measured at 4” from exit aperture.
4Ability of a wavelength to be consistently reproduced.
5Capability of the monochromator to output the desired wavelength.
6Spectral resolution based on 280µm slit.
7Height measured from baseplate.
8Optional LIK-LMP purchased is required.
