IQE200B 量子効率測定装置

太陽電池、ディテクター、CCD／CMOSなどの光電変換デバイスの IQE / EQE 特性評価を可能にします。

ランプの交換時にアライメントの手間を省いた、新設計へと改良されています。

Light Source	100W Xenon lamp
Spot Size	0.76 mm x 1.00 mm rectangular at focus
Working Distance	85 mm
Wavelength Range	350 - 1100 nm (300-1100nm with moderated precision)
Spectral Bandwidth of Monochromator Output	5 nm minimum
Wavelength Repeatability	±0.5 nm
Monochromator Filters	Automated, 5-position filter wheel
Signal Acquisition	Chopper with virtual lock-in amplifier
Chopper Frequency	4 Hz minimum
QE Calibration Test Cell	Included
Reflectance Calibration Standards	Included
Computer	Included; Dell Latitude (recent model)

PV 関連プロダクト セレクションガイド

Oriel Instruments ブランドのPV関連セレクションガイド（英文）が新しくなりました。

下記のリンクからダウンロードしてご覧ください。

https://www.dropbox.com/s/6xef3zw1afjb328/2015%20PV%20Selection%20Guide.pdf?dl=0

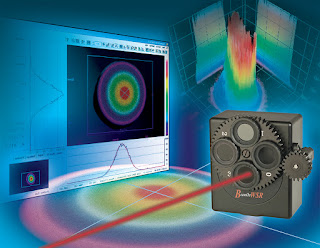

Duma Optoronics 190 ～ 1600 nm対応 ビームプロファイラー BeamOn WSR

(新製品)
Beam On Wide Spectral Range

追加のコーティングをすることなく、 190 nm ~ 1600 nm の幅広い波長範囲に対応するビームプロファイラです。

model BeamOn UV-NIR; 対応波長 190～1600 nm
model BeamOn VIS-NIR; 対応波長 350～1600 nm

製品のデータシート（英文）はこちらのリンクからご覧ください。

※ 1600 nm 以上についても開発中です。ご興味がある方はご相談ください。

Parameters	Value
Camera type	WSR Wide Spectral Range CCD ½” format
Sensor active area	6.47mm wide x 4.83mm high.
Pixel size	8.6 µm (H) x 8.3 µm (V)
Dimensions	80mm x 78.5mm x 49mm.
CCD focal position	17.7mm betwee sensor and filter in filter wheel
Spectral response:	BeamOn UV-NIR                  190 - 1600nm BeamOn VIS-NIR                  350 - 1600nm
Weight	400 gr. with cable
Power consumption	5V / 0.6A through USB 2.0 port
Accessories included:	one IR-Edge filter. (removable)
	Equipped with a built-in filter wheel, with 4xND 2mm thick filters.
	One x 8/32 threaded mounting hole, one post
Dynamic range	Up to 10 15 using all filters and software controlled electronic shutter and gain.
Shutter speed	1/50x256sec to 1/100,000 sec, 17 steps manually, or automatic.
Software controlled gain	6dB to 41dB, 2dB steps manually, or automatic.
Maximum frame rate	25Hz, excluding slow shutter operation.
Sensitivity:	160 µW/cm² at 1500nm  shuttter x 256
Saturation intensity:	1mW/cm² at 633nm with no filters  installed
Damage threshold	50W/cm² or 1J/cm² with all filters installed
Null	Null function is available to automatically substract background
Operation with pulsed lasers:	Ability to capture and replay images from  slowly pulsing laser (1-100Hz) while filtering out frames with no laser pulse. Gain control and external filter make it easy to obtain optimal intensity.
Triggering	In pulsed mode set threshold by slide bar to display frames with captured pulses.
Image resolution:	720 x 576

(YouTube Video)
Duma Optronics- Straightness Measurement
直進ステージなどの直進性を測定するｱﾌﾟﾘｹｰｼｮﾝに用いられている例です。

超短パルスレーザーの特性評価 PulseScout 2 オートコリレータ

• パルス幅：　20 fs - 3.5 ps
• 波長域：　420 - 1600 nm
• 校正済みタイムスケール
• アライメントが容易
• 高＆低　繰り返し光源に対応

PulseScout Detector Module

Datasheet（英文）

≪ 仕様 ≫

ミラー ＆ マウントのセット販売 （特別ディスカウントキャンペーン）

ミラー＆ M1 マウント のセット

※ミラーの仕様については Newport 社のウェブサイト（英文）をご覧ください

model ER1-M1
Mirror Mount Bundle, 10D20ER.1 Broadband Aluminum Mirror(450~700nm) & M1 Mount

定価 ￥13,100- ⇒ キャンペーン価格 ￥10,480- (税別)

model ER２-M1
Mirror Mount Bundle, 10D20ER.2 Broadband Silver Mirror & M1 Mount

定価 ￥16,000- ⇒ キャンペーン価格 ￥12,800- (税別)

model ER４-M1
Mirror Mount Bundle, 10D20ER.4 Broadband Gold Mirror & M1 Mount

定価 ￥15,800- ⇒ キャンペーン価格 ￥12,640- (税別)


model VER２-M1
Mirror Mount Bundle, 10D620ER.2 Broadband Silver Mirror & M1 Mount

定価 ￥10,100- ⇒ キャンペーン価格 ￥8,080- (税別)

model VER４-M1
Mirror Mount Bundle, 10D620ER.4 Broadband Gold Mirror & M1 Mount

定価 ￥10,800- ⇒ キャンペーン価格 ￥8,640- (税別)

ミラーと Ultima シリーズ U100-A2K-NL ミラーマウント のセット

※ミラーの仕様については Newport 社のウェブサイト（英文）をご覧ください

model AL2-U100
Mirror Mount Bundle, 10D20AL.2 Aluminum Mirror & U100-A2K-NL Mount

定価 ￥22,200- ⇒ キャンペーン価格 ￥17,760- (税別)

model ER1-U100
Mirror Mount Bundle, 10D20ER.1 Broadband Aluminum Mirror & M1 Mount

定価 ￥22,200- ⇒ キャンペーン価格 ￥17,760- (税別)


model ER2-U100
Mirror Mount Bundle, 10D20ER.2 Broadband Silver Mirror & U100-A2K-NL
定価 ￥25,400- ⇒ キャンペーン価格 ￥20,320- (税別)


model ER4-U100
Mirror Mount Bundle, 10D20ER.4 Broadband Gold & U100-A2K-NL Mount

定価 ￥25,000- ⇒ キャンペーン価格 ￥20,000- (税別)

オプティクスのセット販売 （特別ディスカウントキャンペーン）

オプティクス 製品の10個セットと特別ディスカウントセールの組み合わせで、単品で購入するよりも28% 程度お買い得になります。

ValuMax シリーズ 10個パック

model 10D620AL.2ｰPK
Discounted 10 Pack of 10D620AL.2 ValuMax Broadband Mirrors, 25.4 mm, 250-600 nm
定価　￥63,500-  ⇒ キャンペーン価格  ￥50,800- (税別)　

model 10D620BD.1ｰPK
Discounted 10 Pack of 10D620BD.1 ValuMax Broadband Mirrors, 25.4 mm, 488-694 nm
定価　￥98,300-  ⇒ キャンペーン価格  ￥78,640- (税別)　

model 10D62BD.2ｰPK
Discounted 10 Pack of 10D62BD.2 ValuMax Broadband Mirrors, 25.4 mm, 700-950 nm
定価　￥98,300-  ⇒ キャンペーン価格  ￥78,640- (税別)　

model 10D620ER.1ｰPK
Discounted 10 Pack of 10D620ER.1 ValuMax Broadband Mirrors, 25.4 mm, 450-700 nm
定価　￥69,600-  ⇒ キャンペーン価格  ￥55,680- (税別)　

model 10D620ER.2ｰPK
Discounted 10 Pack 10D620ER.2 ValuMax Broadband Mirrors, 25.4 mm, 480-20,000 nm
定価　￥66,500-  ⇒ キャンペーン価格  ￥53,200- (税別)　

model 10D620ER.4ｰPK
Discounted 10 Pack 10D620ER.4 ValuMax Broadband Mirrors, 25.4 mm, 650-20,000 nm
定価　￥75,600-  ⇒ キャンペーン価格  ￥60,480- (税別)　

model 20D620AL.2-PK

Discounted 10 Pack 20D620AL.2 ValuMax Broadband Mirrors, 50.8 mm, 250-600 nm

定価　￥143,000-  ⇒ キャンペーン価格  ￥114,400- (税別)　

model 20D620ER.1ｰPK

Discounted 10 Pack 20D620ER.1 ValuMax Broadband Mirrors, 50.8 mm, 450-700 nm
定価　￥133,000-  ⇒ キャンペーン価格  ￥106,400- (税別)　

model 20D620ER.2ｰPK
Discounted 10 Pack 20D620ER.2 ValuMax Broadband Mirrors, 50.8 mm, 480-20,000 nm
定価　￥151,000-  ⇒ キャンペーン価格  ￥120,800- (税別)　

model 20D620ER.4ｰPK
Discounted 10 Pack 20D620ER.4 ValuMax Broadband Mirrors, 50.8 mm, 650-20,000 nm
定価　￥151,000-  ⇒ キャンペーン価格  ￥120,800- (税別)　

※ 詳しい仕様については Newport Website (英文) をご参照ください

Standard Mirror シリーズ 10個パック

model 10D20AL.2-PK
Broadband Metallic Mirror, 25.4 mm, λ/10, 250-600 nm, Pack of 10
定価　￥983,00-  ⇒ キャンペーン価格  ￥78,640- (税別)　

model 10D20BD.1-PK
Broadband Dielectric Mirror, 25.4 mm, 488-694 nm, Pack of 10
定価　￥130,000-  ⇒ キャンペーン価格  ￥104,000- (税別)　

model 10D20BD.2-PK
Broadband Dielectric Mirror, 25.4 mm Diameter, 700-950 nm, Pack of 10
定価　￥139,000-  ⇒ キャンペーン価格  ￥111,200- (税別)　

model 10D20ER.1-PK
Broadband Metallic Mirror, 25.4 mm, λ/10, 450-700 nm, Pack of 10
定価　￥98,300-  ⇒ キャンペーン価格  ￥78,640- (税別)

model 10D20ER.2-PK
Broadband Metallic Mirror, 25.4 mm, λ/10, 480-20,000 nm, Pack of 10
定価　￥135,000-  ⇒ キャンペーン価格  ￥108,000- (税別)　

model 10D20ER.4-PK
Broadband Metallic Mirror, 25.4 mm, λ/10, 650-20,000 nm, Pack of 10
定価　￥132,000-  ⇒ キャンペーン価格  ￥105,600- (税別)　

※ 詳しい仕様については Newport Website (英文) をご参照ください

Speciality Mirror シリーズ 10個パック

model 10B20UF.25-PK
Low GVD Ultrafast Mirror, 45° AOI, 25.4 mm, 700-930 nm, Pack of 10
定価　￥393,000-  ⇒ キャンペーン価格  ￥314,400- (税別)　

※ 詳しい仕様については Newport Website (英文) をご参照ください

マウントなど、10個パックも割引対象です Newport 特別ディスカウントセール

Optomech 製品の10個セットと特別ディスカウントセールの組み合わせで、単品で購入するよりも28% 程度お買い得になります。



M1 シリーズ　ミラーマウント 10個セット

model M1-PK
M1 1インチミラー用マウント 10個セット
定価　￥49,900-  ⇒ キャンペーン価格  ￥39,920- (税別)　

model M1Q-PK
M1Q 切り欠き有 1インチミラー用マウント 10個セット
定価　￥49,900-  ⇒ キャンペーン価格  ￥39,920- (税別)　

※ M1 シリーズ カタログ資料　⇒　PDF
※ M1 シリーズ　詳しい仕様については Newport Website (英文) をご参照ください



Suprema シリーズ　ミラーマウント 10個セット


model SN100C-F2K-PK
SN100C-F2K  切り欠き有 1インチミラー用マウント 10個セット
定価　￥189,000-   ⇒ キャンペーン価格  ￥151,200　- (税別)


model SU100-F2K-PK
SN100C-F2K  1インチミラー用マウント, アクチュエータ x 2, 10個セット
定価　￥181,000-   ⇒ キャンペーン価格  ￥144,800　- (税別)


model SU100-F3K-PK
SN100C-F2K  1インチミラー用マウント, アクチュエータ x 3, 10個セット
定価　￥196,000-   ⇒ キャンペーン価格  ￥156,800　- (税別)


※Suprema シリーズ　詳しい仕様については Newport Website (英文) をご参照ください



Ultima シリーズ　ミラーマウント 10個セット

model U100-A2K-PK
U100-A2K  切り欠き有 1インチミラー用マウント, アクチュエータ x 2,  10個セット
定価　￥151000-   ⇒ キャンペーン価格  ￥120,800　- (税別)


model U100-S-PK
U100-S  1インチミラー用マウント, アクチュエータ x 3, 10個セット
定価　￥106,000-   ⇒ キャンペーン価格  ￥84,800　- (税別)

※Ultima シリーズ　詳しい仕様については Newport Website (英文) をご参照ください



スロット付クランピングフォーク、ペデスタルポスト、ポストホルダ　他

10個セットの定価より、さらに20％引きとなります（税別）。

※ フォーク、ポスト、ポストホルダ、レンズホルダなど、その他の10個パックの詳細についてはこちらのリンクからご覧いただけます。

※ 特別ディスカウントキャンペーンは2015年6月末までとなります。

パワー測定キット 特別ディスカウントセールの対象です

パワーメータとディテクタのお得なセット販売も特別ディスカウントキャンペーンの対象です。
パワー測定キット、PMKIT シリーズ

⇒ カタログPDF

（例）
model PMKIT-06-01 \232,000- ⇒ キャンペーン価格  ￥185,600- (税別)　
843-R 、818-SL/DB 、ポスト＆ポストホルダを含みます


ディテクターは下記からお選びください

No.	Model	Description
01	818-SL-L-FC/DB	Fiber Optic Detector, Si, 400-1100 nm, 5 mW, DB15
02	818-UV-L-FC/DB	Fiber Optic Detector, UV-Si, 200-1100 nm, 0.2 mW, DB15
03	818-IR-L-FC/DB	Fiber Optic Detector, Ge, 780-1800nm, DB15, 10 mW
04	818-IG-L-FC/DB	Fiber Optic Detector, InGaAs, 800-1650 nm, 10 mW, DB15
05	818-UV/DB	UV Detector, 200-1100nm, DB15 Calibration Module
06	818-SL/DB	Silicon Detector, 400-1100 nm, DB15 Calibration Module
07	818-IR/DB	Germanium Detector, 780-1800 nm, DB15 Calibration Module
08	818-IG/DB	InGaAs Detector, 800-1650 nm, DB15 Calibration Module
11	918D-UV-OD3R	UV Silicon Detector, 200-1100 nm, OD3 Attenuator, DB15
12	918D-SL-OD3R	Silicon Detector, 400-1100 nm, OD3 Attenuator, DB15
13	918D-IR-OD3R	Germanium Detector, 780-1800 nm, OD3 Attenuator, DB15
14	918D-IG-OD3R	InGaAs Detector, 800-1650 nm, OD3 Attenuator, DB15
21	919P-003-10	Thermopile Sensor, 3 W, 10 mm, 0.19-10.6 µm
22	919P-010-16	Thermopile Sensor, 10 W, 16 mm, 0.19-10.6 µm
23	919P-020-12	Slim Thermopile Sensor, 20 W (4 Watt as a standalone), 12 mm, 0.19-10.6 µm
24	919P-030-18	Thermopile Sensor, 30 W, 18 mm, 0.19-10.6 µm
25	919P-040-50	Thermopile Sensor, 35 W CW, 50 mm, 0.19-10.6 µm
26	919P-050-18HP	High Peak Power Thermopile Sensor, 50 W, 17.5 mm, 0.24-2.2 µm
27	919P-050-26	Thermopile Sensor, 50 W, 26 mm, 0.19-10.6 µm
28	919P-150-26	Thermopile Sensor, 150 W, 26 mm, 0.19-10.6 µm, Fan Cooled
29	919P-250-35	Thermopile Sensor, 250 W, 35 mm, 0.19-10.6 µm, Fan Cooled
30	919P-500-65	Thermopile Sensor, 500 W, 65 mm, 0.19-10.6 µm, Fan Cooled
31	919P-5KW-50	Thermopile Detector, 5 kW, 50 mm, 0.19- 10.6 µm, Water Cooled

パワーメーターは下記からお選びください

No.	Model	Description
01	843-R	Economical Handheld Laser Power Meter, 843-R
02	1918-R	Optical Power Meter/Energy Meter, High-Performance Hand-Held

※モデルの一覧、仕様の詳細については、パワーメータキット　Datasheet（英文） をご参照ください。

※お値段、納期についてはお気軽にお問い合わせください。
