高性能ハンドヘルドパワーメータ 1919-R

1919-R は先進の光パワー/エネルギーメータです。

• pW～数千Wまで
• コンパクト、エルゴノミカルデザイン
• レーザーチューニング、データロぎング、グラフ化
• power / energy density units, attenuation scaling, max and min limits
• アナログニードル表示

モデル	1919-R
サンプリングレート	15 Hz for フォトダイオード and サーモパイル 5000 Hz for パイロエレクトリックディテクタ
ディスプレイ更新レート	15 Hz
ディスプレイタイプ	High legibility TFT 320 x 240 pixel graphics LCD
ディスプレイ	15 mm numeric display. High resolution analog needle also can be chosen.
互換性のあるディテクタ	Newport 818 (models with /DB suffix), 918D, 819C/D, 919E, 919P
ディテクタタイプ	Low Power, High Power, Energy
ディテクタインプット	Up to 1.3 mA for Photodiode Sensors
精度 (Accuracy)	±0.25 % (Full Scale) (Add ± 20 pA for PD and Thermopile Detectors)
最大ディテクタ入力電流	1.4 mA
最大入力パワー	Detector dependent
分解能	18 bits plus sign for PD and Thermopile 12 bits no sign for Pyroelectric Detector
波長範囲	Detector dependent
アナログ出力	1, 2, 5, 10 V into 100 Ω, mono audio 2.5 mm jack (included)
通信インターフェース	USB2.0
データストレージ	External Storage Defined by User Supplied USB Drive
バッテリー寿命	14 hours typical between charges.
バッテリー	Rechargeable Li-ion Batteries
電源仕様	DC 12 - 16 V, 1W
長さ	40 mm ( 1.6 in.)
高さ	8.4 in. ( 213 mm)
幅	4.4 in. ( 113 mm)
重量	1.0 lb ( 0.47 kg)
RoHS	Compliant
CE Certified	Yes

テラヘルツ 可視光 広帯域 ビームスプリッター 20TZBS02-C

• 1～120THz に最適化された ITO表面
• 可視光向けに反射防止コートされた裏面
• 高品質 N-BK7 基板
• 幅広い波長域に渡って保たれたビームスプリッティング比

幅広い波長範囲

前面には ITO(Indium Tin Oxide) コーティングが施されています。テラヘルツはを反射するのに有効です。

　

N-BK7 基板

可視波長域を効率良く透過するために N-BK7 基板を使用しています。

Specifications

基板	N-BK7, grade A, precision annealed optical glass
透過した波面ゆがみ	<1 wave at 632.8 nm over clear aperture
有効口径	>central 80% of diameter
表面品質	40-20 scratch-dig on both surfaces
直径	50.8 mm
直径公差	+0/-0.25 mm
厚み	6.0 mm
厚み公差	±0.50 mm
ウェッジ	<3 arc min
ビームスプリッターコーティング	ITO partially reflective coating on optical glass
反射防止コーティング	MgF2 centered at 600 nm
耐久性	MIL-C-675C
クリーニング	Non-abrasive method, acetone or isopropyl alcohol on lens tissue recommended (see How to Clean Optics)
損傷しきい値	Expected to withstand 700 W/cm2 (CW), 20 mJ/cm2 at 10 ns pulses

LaserClean™ 光学ブレッドボード

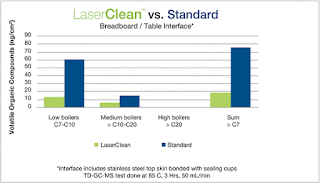

• レーザー、メディカル用途に低脱ガス仕様
• Scientific グレード（標準）　他のグレードもカスタム製作可能
• クリアアルマイト処理　SA2　アルミニウムボード

LaserClean™ ハニカム光学ブレッドボード, 4.8 mm

• model M-LC-25-2, ｻｲｽﾞ 600 x 1500 x 59 mm
• model M-LC-25-4, ｻｲｽﾞ 600 x 1500 x 110 mm
• model M-LC-35-2, ｻｲｽﾞ 900 x 1500 x 59 mm
• model M-LC-35-4, ｻｲｽﾞ 900 x 1500 x 110 mm

※他のサイズの特注製作についてはご相談ください。

LaserClean™ アルミニウム光学ブレッドボード

• model M-SA2-06ｘ06－LC, ｻｲｽﾞ 150 x 150 x 25 mm
• model M-SA2-08ｘ08－LC, ｻｲｽﾞ 200 x 200 x 25 mm
• model M-SA2-08ｘ10－LC, ｻｲｽﾞ 200 x 250 x 25 mm
• model M-SA2-11－LC, ｻｲｽﾞ 300 x 300 x 25 mm
• model M-SA2-12－LC, ｻｲｽﾞ 300 x 600 x 25 mm
• model M-SA2-12x18－LC, ｻｲｽﾞ 300 x 450 x 25 mm
• model M-SA2-13－LC, ｻｲｽﾞ 300 x 900 x 25 mm
• model M-SA2-18x18－LC, ｻｲｽﾞ 450 x 450 x 25 mm
• model M-SA2-18x24－LC, ｻｲｽﾞ 450 x 600 x 25 mm
• model M-SA2-18x30－LC, ｻｲｽﾞ 450 x 750 x 25 mm
• model M-SA2-22－LC, ｻｲｽﾞ 600 x 600 x 25 mm
• model M-SA2-23－LC, ｻｲｽﾞ 600 x 900 x 25 mm
• model M-SA2-30x30－LC, ｻｲｽﾞ 750 x 750 x 25 mm

※他のサイズの特注製作についてはご相談ください。

ヘキサポッド HXP-HAシリーズ High Accuracy Ver. リリース

HXP-HA シリーズ ヘキサポッドをリリース

• プログラム可能な２つのピボットポイント
• ニューポート独自の RightPath 軌跡コントロール
• 精度（Accuracy）を保証した直線軸位置決め

HXP-HA シリーズは位置精度を保証した詳細な製品仕様を定めています。
High Accuracy バージョンは HXP50, HXP100, HXP100P に対応しています。

２つの仮想回転中心 (Two Virtual Centers of Rotation)

座標系の変換計算や電源のシャットダウンをしなくても、最大2つの仮想ピボットポイント(two virtual pivot points)を設定可能です。

2つの仮想ピボットポイントは独立して定義可能な座標系の原点となります。

Tool: トッププレートと共に移動します。

Work:静止した参照点（基準）となります。

これにより、ユーザーはサンプルとツールが操作されるかをイメージすることができます。

この6軸デバイスにより、ユーザーは複雑な動きのプログラミングを単純化し、容易に行うことができます。

RightPath 軌跡制御 (Trajectory Control)

RightPath^TM 軌跡制御は、定義された軌跡、線、弧、回転にそって、等速または定義されたスピードで、最小限のはみ出しでスキャン動作することを可能にする機能です。

HXP + 2

HXP-ELEC コントローラをアップグレードすることにより、ヘキサポッドの6軸操作に加えて、2軸の電動軸を追加することができます。
直線ステージの上にヘキサポッドをマウントしたり、ヘキサポッドを回転ステージの上にマウントしてZ回転軸を増設することが可能です。

アプリケーション

• オプティクス、衛星の組立と試験
• AED シミュレーション
• 天文学
• バイオテクノロジー、外科手術
• X線回折
• マイクロマシニング、マイクロマニピュレーション

※モデルの選択、仕様のご検討については、お気軽にご相談ください。

超広帯域に対応する高反射ミラー BroadBeam シリーズ

BroadBeamシリーズ高反射ブロードバンドミラーは極めて幅広い波長範囲に渡って平均 97.5% の反射率を持ちます。 波長範囲 350～1100nm、入射角 0°～50°に対応します。

特徴

• 高品質＆低価格
• 350nm ～ 1100nm に対応
• 入射角 0°～50°
• S と P 偏光のいずれに対しても 97.5% 以上の平均反射率

仕様

材質	UV ｸﾞﾚｰﾄﾞ 合成石英
反射率	Rave>97.5% @ 0-50° AOI @ 350-1100 nm S and P 偏光
表面平坦度 S1	≤λ/10 at 632.8 nm over the clear aperture
有効口径	口径の中央 80%以上
表面品質	20-10 or 40-20 スクラッチ-ディグ
直径	25.4 mm
直径公差	+/-0.1 mm
厚さ	6.0 mm
厚さ公差	±0.2 mm
ウェッジ	<3 arc min
Chamfers	0.5 mm nominal @ 45° ±15°
耐久性	MIL-C-675
クリーニング	Non-abrasive method, acetone or isopropyl alcohol on lens tissue recommended (see How to Clean Optics)
損傷しきい値	2 J/cm² with 20 nsec パルス @ 532 nm

モデル

10Q20BB.HR2

Model	10Q20BB.HR2
Wavelength Region	Broadband
Wavelength Range	350-1100 nm
Mirror Shape	Round
Substrate Size	Ø25.4 mm
Material	UV Grade Fused Silica
Coating Type	Metal-Dielectric
Surface Quality	20-10 scratch-dig
Surface Flatness	λ/10 at 632.8 nm
Coating Code	BB.HR2
Angle of Incidence	0-50°
Clear Aperture	≥central 80% of diameter
Reflectivity	Rave>97.5% @ 0-50° AOI @ 350-1100 nm
Damage Threshold	2 J/cm² with 20 nsec pulses @ 532 nm
Thickness	6.0 mm
Thickness Tolerance	±0.1 mm
Diameter Tolerance	+/-0.13 mm
Chamfers	0.5 mm nominal
Chamfers Angle/Tolerance	45° ±15°
Diameter	25.4 mm
Cleaning	Non-abrasive method, acetone or isopropyl alcohol on lens tissue recommended

10Q620BB.HR2

	10Q620BB.HR2
Wavelength Region	Broadband
Wavelength Range	350-1100 nm
Mirror Shape	Round
Substrate Size	Ø25.4 mm
Material	UV Grade Fused Silica
Coating Type	Metal-Dielectric
Surface Quality	40-20 scratch-dig
Surface Flatness	λ/10 at 632.8 nm
Coating Code	BB.HR2
Angle of Incidence	0-50°
Clear Aperture	≥central 80% of diameter
Reflectivity	Rave>97.5% @ 0-50° AOI @ 350-1100 nm
Damage Threshold	2 J/cm² with 20 nsec pulses @ 532 nm
Thickness	6.0 mm
Thickness Tolerance	±0.1 mm
Diameter Tolerance	+/-0.13 mm
Chamfers	0.5 mm nominal
Chamfers Angle/Tolerance	45° ±15°
Diameter	25.4 mm
Cleaning	Non-abrasive method, acetone or isopropyl alcohol on lens tissue recommended

10Q620BB.HR2-PK

Model	10Q620BB.HR2-PK
Wavelength Region	Broadband
Wavelength Range	350-1100 nm
Mirror Shape	Round
Substrate Size	Ø25.4 mm
Material	UV Grade Fused Silica
Coating Type	Metal-Dielectric
Surface Quality	40-20 scratch-dig
Surface Flatness	λ/10 at 632.8 nm
Coating Code	BB.HR2
Angle of Incidence	0-50°
Clear Aperture	≥central 80% of diameter
Reflectivity	Rave>97.5% @ 0-50° AOI @ 350-1100 nm
Damage Threshold	2 J/cm² with 20 nsec pulses @ 532 nm
Thickness	6.0 mm
Thickness Tolerance	±0.1 mm
Diameter Tolerance	+/-0.13 mm
Chamfers	0.5 mm nominal
Chamfers Angle/Tolerance	45° ±15°
Diameter	25.4 mm
Cleaning	Non-abrasive method, acetone or isopropyl alcohol on lens tissue recommended

半導体波長可変レーザー Vortex シリーズ

特徴

• ピエゾを用いたファインチューニング
• ファイバーカップルオプション
• 使いやすく、幅広いモードホップフリーチューニング
• マグネティックダンピング機構による極めて高い安定性と狭線幅
• コンピュータ制御＆LabVIEW サポート

主な仕様

仕様	値	コメント
線幅	200kHz以下	積算時間 50ms
周波数安定性	2 pm 以下	Over 12 hours, ⊿T 10℃以下
光出力	空間出力, ｱｲｿﾚｰﾀ, ﾌｧｲﾊﾞｰｶｯﾌﾟﾘﾝｸﾞ	ﾌｧｲﾊﾞｰｶｯﾌﾟﾘﾝｸﾞの場合、効率は30～50%

モデルのご案内

モデル	ﾓｰﾄﾞﾎｯﾌﾟﾌﾘｰﾁｭｰﾆﾝｸﾞﾚﾝｼﾞ	選択可能波長範囲	出力(代表値)
TLB-6802-455	25 GHz 以上	455 - 457 nm	40 mW @ 455 nm
TLB-6802	25 GHz 以上	459 - 461 nm	40 mW @ 461 nm
TLB-6804	120 GHz 以上	632.5 - 640 nm	8 mW @ 638 nm
TLB-6811	100 GHz 以上	725 - 741 nm	20 mW @ 737 nm
TLB-6813	100 GHz 以上	765 - 781 nm	70 mW @ 780 nm
TLB-6814	100 GHz 以上	794 - 806 nm	30 mW @ 795 nm
TLB-6817	90 GHz 以上	838 - 853 nm	50 mW @ 852 nm
TLB-6818	90 GHz 以上	890 - 940 nm	30 mW @ 910 nm
TLB-6820	80 GHz 以上	940 - 995 nm	25 mW @ 965 nm
TLB-6821	60 GHz 以上	1030 - 1085 nm	70 mW @ 1064 nm
TLB-6825	60 GHz 以上	1400 - 1090 nm	45 mW @ 1450 nm
TLB-6828	50 GHz 以上	1520 - 1630 nm	30 mW @ 1550 nm

※ 発注時には中心波長（真空中）を 0.01nm 単位で指定して頂きます。
※ TLB-6802 と TLB-6802-455 は空間出力仕様のみ対応
※ TLB-6817 はファイバーカップル 仕様のみ対応
※ 上記に無い波長域についてもご相談ください

半導体波長可変レーザー Venturi シリーズ

特徴

• 超高速 2,000 nm/s 波長チューニング
• 110 nm 超広波長範囲 モードホップフリー波長チューニング
• ハイダイナミックレンジ テスト＆測定 用 ローノイズバージョンあり
• 各種オプション
• シンプル、フレキシブル操作

仕様

仕様	TLB-6600-h-CL	TLB-6600-L-CL	TLB-6600-H-O	TLB-6600-L-O
ﾓｰﾄﾞﾎｯﾌﾟﾌﾘｰﾁｭｰﾆﾝｸﾞﾚﾝｼﾞ(nm)	1520 - 1630 nm	1520 - 1620 nm	1265 - 1345 nm	15 mW @ 397 nm
ﾁｭｰﾆﾝｸﾞｽﾋﾟｰﾄﾞ	2 - 2,000 nm/s	2 - 2,000 nm/s	2 - 2,000 nm/s	2 - 2,000 nm/s
波長再現性	±15 pm	±15 pm	±15 pm	±15 pm
絶対波長精度	± 30 pm	± 30 pm	± 30 pm	± 30 pm
出力(ﾌｧｲﾊﾞｰ出力)	6 mW 以上	1 mW 以上	4 mW 以上	1 mW 以上
出力ﾌﾗｯﾄﾈｽ(ｽｨｰﾌﾟ)	50 dBc 以上	50 dBc 以上	50 dBc 以上	50 dBc 以上
ASE	40 dB 以上	70 dB 以上	40 dB 以上	70 dB 以上
積算ﾀﾞｲﾅﾐｯｸﾚﾝｼﾞ	15 dB 以上	55 dB 以上	15 dB 以上	55 dB 以上
ﾌｧｲﾊﾞｰｺﾈｸﾀ	FC/APC	FC/APC	FC/APC	FC/APC
ﾌｧｲﾊﾞｰﾀｲﾌﾟ	SM or PM	SM or PM	SM	SM
ｵﾌﾟｼｮﾝ	PWR, VOA, PC, RM	PWR, VOA, PC, RM	N/A	N/A

※ PWR：精密波長リファレンス
※ VOA：可変オプティカルアッテネータ
※ PC：偏光

アプリケーション

• ファイバーブラッグ センシング
• 分光
• 通信 テスト&測定
• 計測
• シンプル、フレキシブル操作
